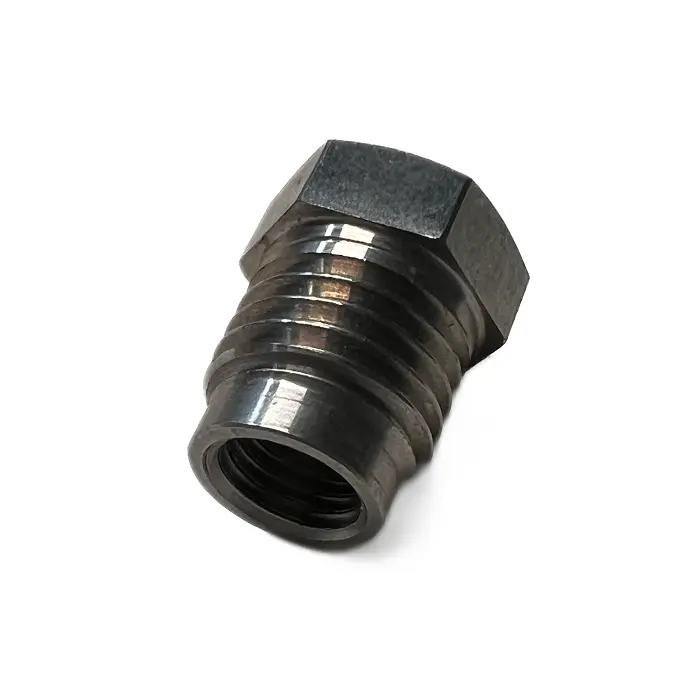

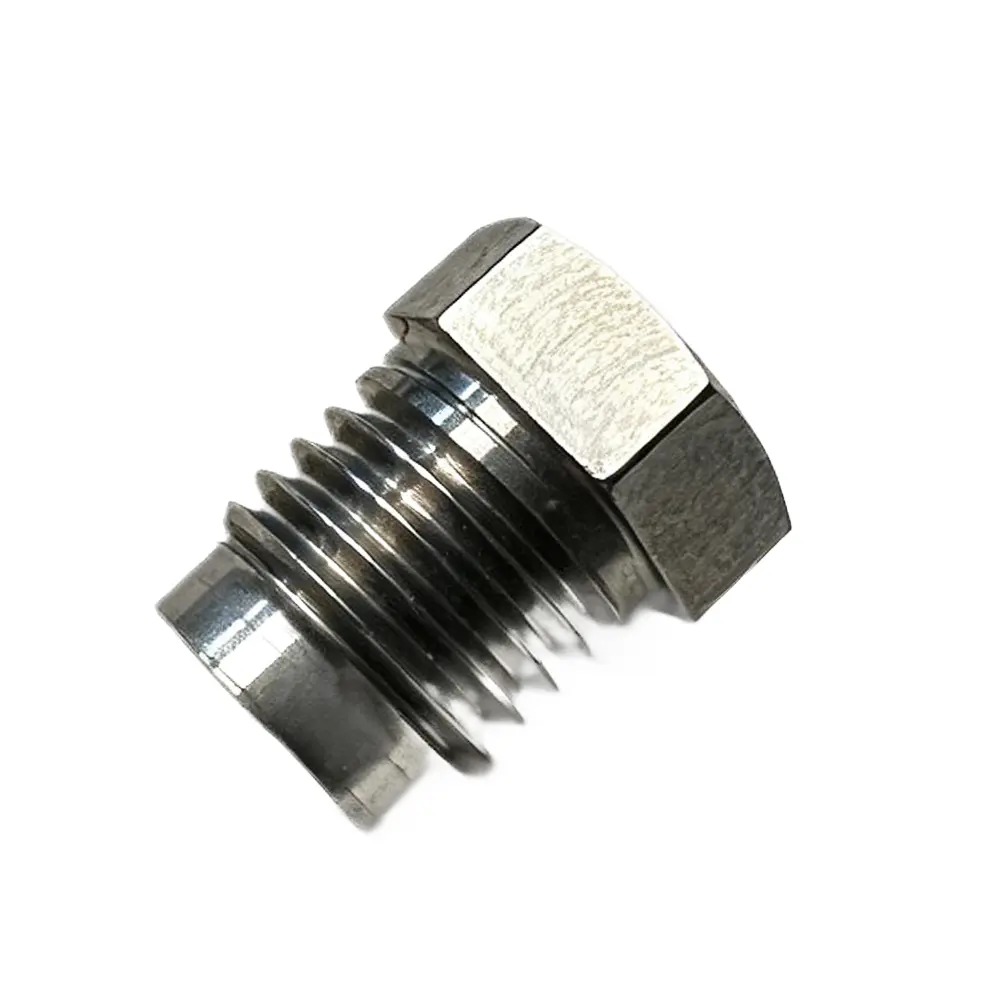

Adaptador universal de rosca hembra a macho

El duradero adaptador universal de rosca hembra a macho de Qimao Metal Manufacturer cuenta con un conector giratorio hembra NPT o BSPP estandarizado en un extremo y una rosca cónica métrica o NPT macho fija en el opuesto, lo que cambia efectivamente el género y el tamaño del puerto del sistema. El cuerpo está construido con acero con bajo contenido de carbono (12L14) o acero inoxidable 316 opcional, tratado térmicamente según RC 22-26 para evitar la deformación de la rosca bajo torsión repetitiva. Las roscas macho están laminadas, no cortadas, lo que preserva el flujo de grano del metal, lo que da como resultado una resistencia a la fatiga un 30 % mayor en comparación con las roscas únicamente mecanizadas. Las tolerancias dimensionales cumplen con ASME B1.20.1 para roscas de tubos cónicos, con un hexágono controlado de plano a plano dentro de +/- 0,005 pulgadas para el acoplamiento de la llave. Cada unidad se prueba en el aire del taller a 1000 PSI para validar las superficies de sellado antes de la granallado y la capa de aceite para garantizar su resistencia a la corrosión.

Parámetro del producto (especificación)

Característica del producto

• Flujo bidireccional:El diseño hexagonal simétrico del adaptador universal de rosca hembra a macho ofrece una superficie de torsión igual independientemente de la orientación de la entrada.

• Capacidad de sellado seco:Las roscas paralelas BSPP opcionales con ranura para junta tórica unida permiten sellar sin sellador para roscas en roscas rectas.

• Amplio espectro de presión:Clasificado desde vacío (29,9 inHg) hasta 6.000 PSI, adecuado tanto para líneas de retorno de succión como para circuitos de inyección de alta presión.

• Reutilización:Los hilos enrollados resisten hasta 15 ciclos de conexión y desconexión antes de mostrar un desgaste mensurable, superando a los adaptadores de hilo cortado estándar.

Solicitud

• Proyectos de modernización:Conversión de puertos de bomba obsoletos en puertos adaptadores de rosca universal hembra a macho en máquinas de moldeo por inyección antiguas.

• Equipos Móviles:Adaptación de válvulas de toma hidráulica auxiliar en excavadoras para conectar herramientas rompedoras no originales con diferentes estándares de rosca.

• Equipos de banco de pruebas:Intercambio rápido de sensores y manómetros sin necesidad de tuberías rígidas, lo que permite cambios rápidos de configuración para la validación de I+D.

• Enfriadores HVAC:Puente de válvulas de servicio con rosca imperial a mangueras de refrigeración métricas para compresores fabricados en Europa.

• Herramientas submarinas:(Con grado 316L) Se utiliza en brazos manipuladores de ROV donde se requiere un cambio de género compacto para interconectar efectores finales especializados.

Detalles de producción

1. Las roscas del adaptador universal de rosca hembra a macho se someten a un proceso de formación de triple rodillo en lugar de un corte de un solo punto, que endurece los radios de raíz para resistir los repetidos martillazos de las llaves de impacto sin pelarse.

2. Las roscas hembra se brochan con precisión con un macho de punta en espiral para lograr un compromiso de profundidad de rosca del 75%, lo que garantiza que el extremo hembra agarre toda la superficie del flanco del componente acoplado.

3. Aplicamos un recubrimiento de conversión de fosfato de manganeso (de 8 a 12 micras de espesor) que actúa como lubricante seco, eliminando eficazmente la irritación al roscar en colectores de acero inoxidable.

4. Todos los conos de sellado están calibrados por aire usando un banco Merkle según las especificaciones L1 de ajuste manual, lo que garantiza un sello de metal con metal en las primeras cinco roscas sin depender demasiado de la cinta selladora.

5. Las caras planas de la llave de respaldo están mecanizadas con una textura microdentada para evitar el deslizamiento del casquillo durante el montaje de alto torque.
