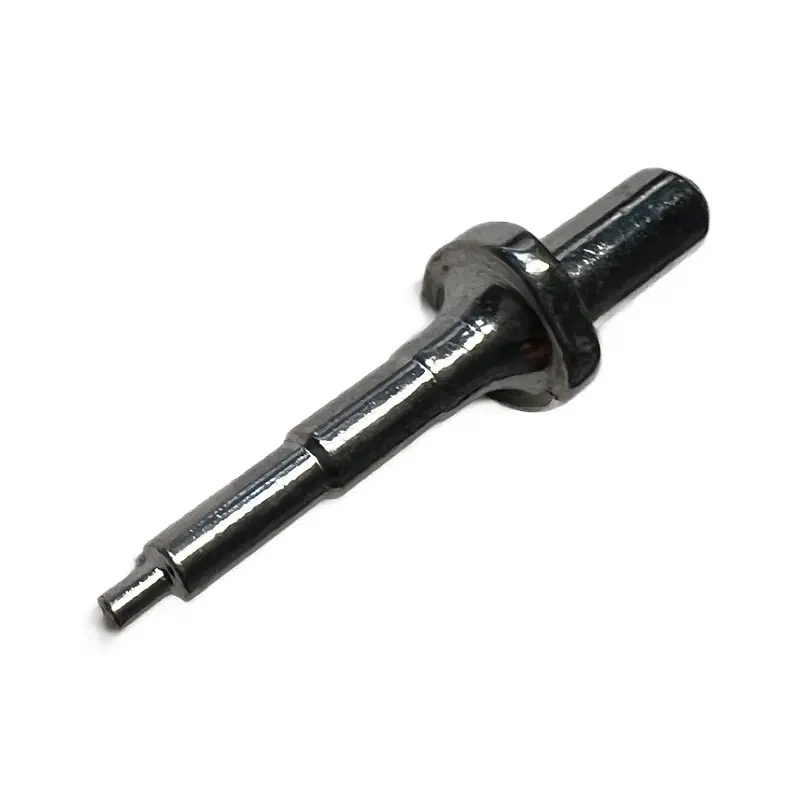

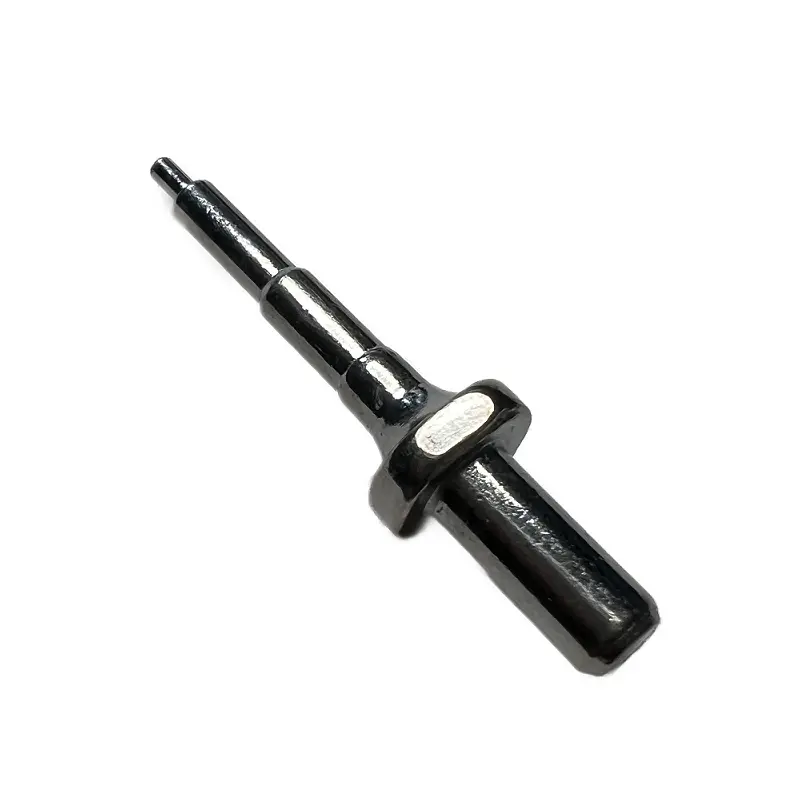

Pasador de eje con diseño escalonado para control de profundidad

El pasador de eje con diseño escalonado de calidad del fabricante de metal Qimao para control de profundidad presenta un diámetro escalonado a lo largo de su longitud. La sección de mayor diámetro, denominada escalón o hombro, se mecaniza con un ancho y una concentricidad precisos. Cuando el pasador se introduce en un orificio de la carcasa, el escalón toca fondo contra la cara de la carcasa. Esto crea un tope de profundidad repetible, eliminando la necesidad de espaciadores separados o mediciones manuales durante el montaje. La sección de menor diámetro (piloto) guía la inserción y proporciona la superficie de apoyo o pivote. Los diámetros de paso y piloto se rectifican después del tratamiento térmico para mantener tolerancias dentro de ±0,05. El acabado de la superficie se mantiene a 16 Ra o mejor para un ajuste consistente.

Parámetro del producto (especificación)

Característica del producto

· Paso de precisión para control de profundidad.

El pasador del eje con diseño escalonado actúa como tope mecánico. Una vez que hace contacto con la cara de la carcasa, el pasador se detiene, sin cuñas ni mediciones. Profundidad repetible cada vez. Escalón en escuadra del suelo dentro de 0,0002 pulgadas.

· Superficies de suelo duro

Endurecido completamente a 58-62 HRC, luego rectificado sin centros. El diámetro soporta ±0,0005 pulgadas. Acabado superficial a 16 Ra. Se desliza dentro de los casquillos sin irritar. Dura millones de ciclos.

· Opciones de ranura para retención

Agregue una ranura para anillo elástico cerca de la punta para bloquear el pasador en su lugar. Agregue una ranura para junta tórica detrás del escalón para sellar la entrada de residuos. Mecanizado en una sola configuración para que la concentricidad se mantenga firme.

· Múltiples opciones de materiales

Acero para rodamientos 52100 para alto desgaste. 4140 para dureza. Acero inoxidable 17-4 PH para resistencia a la corrosión. 440C para dureza en ambientes húmedos. Elija lo que se ajuste a su aplicación.

· La rectitud se mantiene dentro de 0,001 pulgadas por pie

Los pasadores doblados se atascan y desgastan las carcasas de manera desigual. Enderezamos cada alfiler después de pulir. Al rodarlo sobre una placa de superficie no se ve ninguna oscilación. La instalación se siente suave de un extremo a otro.

· Punta piloto biselada

El borde de ataque no es una esquina afilada. Un chaflán de 15 grados guía el pasador hacia el interior del orificio. Sin metal de afeitar. No hay peleas para iniciar el pin recto. Pequeño detalle, gran diferencia en la línea de montaje.

Solicitud

· Pasadores de localización de accesorios

La sujeción de piezas CNC necesita un posicionamiento repetible. El pasador del eje con diseño escalonado para control de profundidad ubica el orificio y se detiene en la profundidad exacta. La pieza de fundición se sitúa siempre a la altura Z correcta. Ningún operador mide. Sin cuñas.

· Pasadores guía del troquel

Los troqueles de estampado necesitan alineación y protección contra sobrecarrera. El hombro del escalón hace contacto con la cara del buje. Evita que el troquel se aplaste. Reemplace el pasador cuando esté desgastado, no toda la guía.

· Ejes de pivote para conjuntos

Algunas piezas giratorias necesitan un saliente exacto del eje. El pin de paso elimina el error humano. Presione hasta que el paso se detenga. Utilizado en varillajes de motores, trenes de válvulas y dispositivos médicos.

· Componentes del molde de inyección

Los núcleos y correderas de moldes requieren una profundidad precisa para la geometría de la pieza. El pasador escalonado establece la posición del núcleo. Sin ajustes durante la configuración del molde. Grosor constante de la pared de la pieza, disparo tras disparo.

· Cuerpos de válvulas hidráulicas

Las válvulas de carrete necesitan ejes que se detengan en posiciones exactas para alinear los puertos de fluido. El pasador controla la profundidad del carrete. Los ensambladores no adivinan. Las válvulas fluyen correctamente en la primera prueba.

· Plantillas y calibres automotrices

Los accesorios de control de calidad utilizan pasadores escalonados como topes de profundidad de paso/no paso. Inserte la pieza, presione el pasador, verifique el espacio. Decisiones rápidas de aprobación/rechazo en la planta de producción. No se necesitan indicadores de carátula.

· Herramientas robóticas de extremo de brazo

Las pinzas y los cambiadores de herramientas necesitan puntos de montaje repetibles. Los pasadores escalonados ubican las placas de herramientas a una distancia exacta de separación. Los robots cambian de herramientas sin reprogramar las posiciones de recogida.

Detalles de producción y ¿por qué nosotros?

1. Rectificamos internamente el pasador del eje con diseño escalonado para control de profundidad en máquinas CNC sin centros. Eso significa que controlamos la rectitud y el diámetro desde el mismo taller donde torneamos los espacios en blanco.

2. No envíe piezas a un triturador externo que pierda su lote.

3. Nuestro tratamiento térmico se realiza en lotes con informes de verificación de dureza para cada ejecución. Cuando necesita una longitud de paso no estándar (por ejemplo, 8,35 mm en lugar de 8 mm), no retrocedemos. Modificamos nuestro programa y lo ejecutamos. 4. Los plazos de entrega para los pasadores de paso personalizados suelen ser de 10 a 12 días hábiles. Para tamaños estándar, disponemos de espacios en blanco y podemos enviar pasadores de tierra en 5 días.

5. También proporcionamos informes de inspección dimensional completos con datos de CMM sobre características críticas. Sin adivinanzas. Nada de "lo suficientemente cerca". Simplemente pines que caen y se detienen exactamente donde usted diseñó que se detuvieran.
