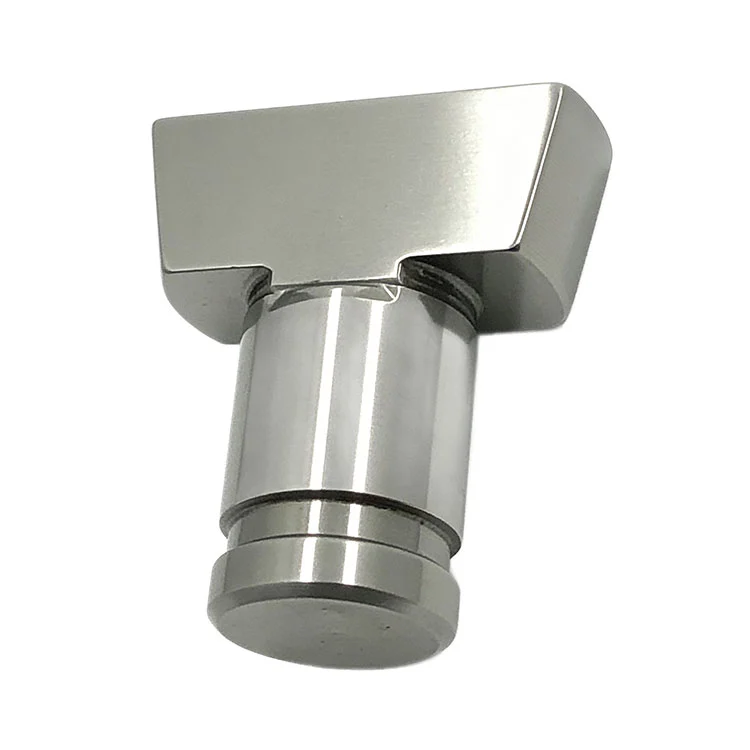

Émbolo de indexación con pasador de bloqueo con mango en T para posicionamiento de accesorios

El émbolo de indexación de China del fabricante de metales Qimao con pasador de bloqueo con mango en T para posicionamiento de accesorios presenta un diseño simple y una artesanía robusta; es de alta calidad y duradero, lo que mejora significativamente la eficiencia operativa.

como usar

1-Antes de comenzar a instalar este émbolo indexador con pasador de bloqueo con mango en T, tire rápidamente del émbolo. ¿Si se siente arenoso? Límpielo. Las virutas de metal son la razón por la que estas cosas funcionan mal, y se necesitan cinco segundos para evitarlas.

2-Montaje de su dispositivo: tire de la manija en T y gírela un cuarto de vuelta. Sentirás que hace clic en la posición retraída. Esa es la señal de que el pasador permanece afuera mientras coloca la pieza de trabajo.

3-Bloqueelo en su lugar: gire la manija hacia atrás para soltarla. El resorte empuja el pasador hacia adelante dentro del orificio de localización. No lo fuerces. Si no cae suavemente, la alineación del orificio está mal, no el émbolo.

4Para soltar, mismo movimiento: tirar y girar. El pasador se retrae y listo.

Parámetro del producto (especificación)

El mango en T realmente ayuda

El mango en T te brinda un agarre real. Puedes tirarlo en ángulo si es necesario. Puedes usar dos dedos si uno está ocupado. Y no es necesario mirarlo para saber en qué posición se encuentra: la orientación del mango lo indica. Horizontal generalmente significa bloqueado. Colgarse significa comprometido. Señal visual simple que ahorra un segundo cada vez. Suma más de un turno de 10 horas.

Dos versiones: sepa cuál necesita

La mayoría de las personas no se dan cuenta de que existen dos tipos de émbolo de indexación con pasador de bloqueo con mango en T para posicionamiento de accesorios hasta que piden el incorrecto. No seas esa persona.

Tipo de reinicio (sin bloqueo): usted tira y se extiende. Lo sueltas, el resorte lo tira hacia atrás. Eso es todo. Bueno para aplicaciones en las que estás constantemente interactuando y desconectándote. Piense en diales de indexación, accesorios de cambio rápido, ese tipo de cosas.

Tipo de bloqueo: se tira y se gira 90°. Ahora el pasador permanece retraído hasta que lo gires hacia atrás. Este es el que desea cuando necesita deslizar una pieza de trabajo a su posición y luego bloquearla. ¿Por qué si el pasador seguía saltando hacia atrás mientras alineabas los agujeros? Sí, eso es frustrante.

Vendemos alrededor del 70% del tipo de bloqueo. La mayoría de los trabajos con accesorios necesitan ese control adicional.
