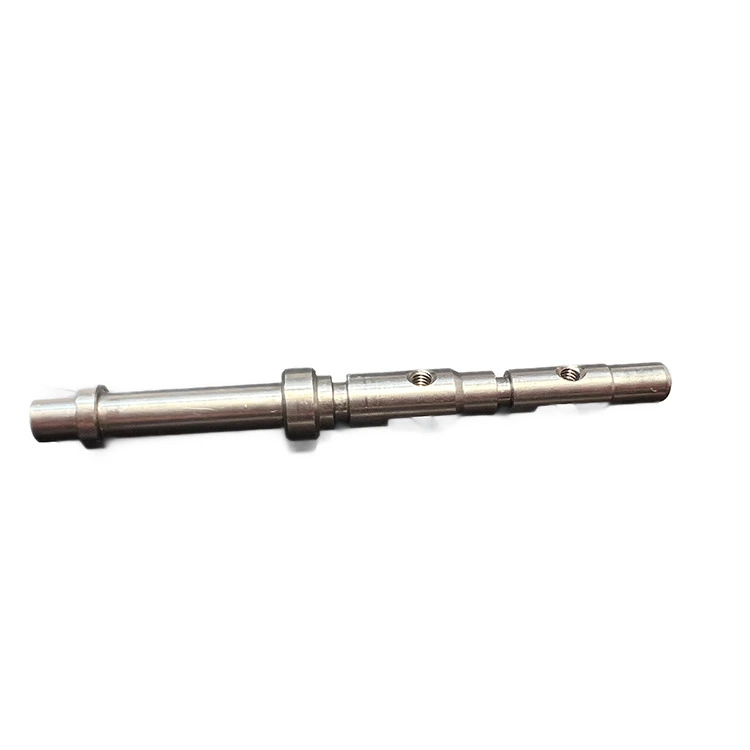

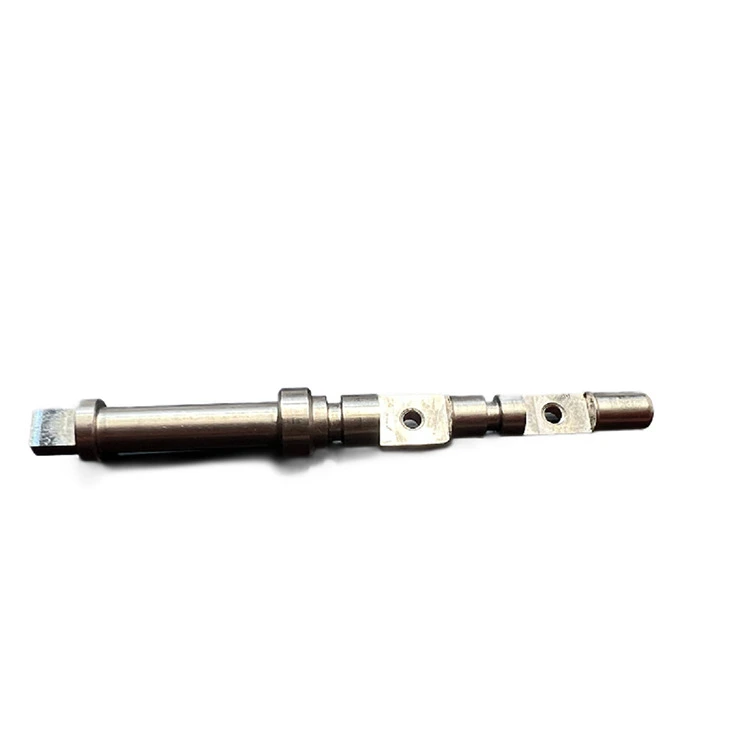

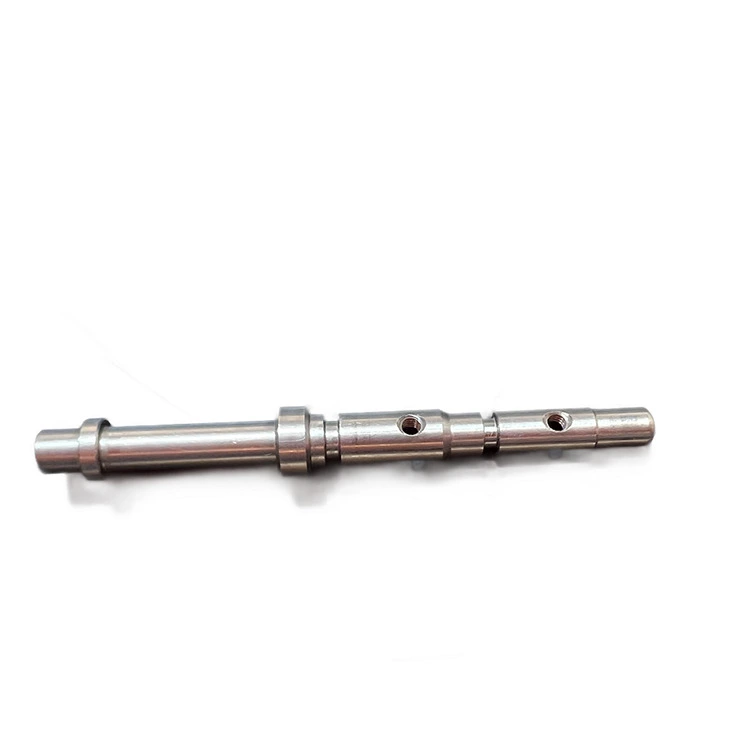

Pasador de bisagra de acero de precisión para sistemas de control giratorio

El fabricante de metales Qimao inicia la producción de pasadores de bisagra de acero de precisión para sistemas de control giratorio con acero y acero inoxidable. Nuestro torno CNC gira el diámetro exterior con una tolerancia de más cero menos dos milésimas de pulgada. Está lo suficientemente apretado para la mayoría de los controles giratorios, pero no tanto como para que el montaje resulte difícil. Luego cortamos un pequeño chaflán en ambos extremos para que el pasador se deslice en su lugar sin rayar nada. No hay revestimientos sofisticados a menos que los solicites. Sin tratamiento térmico. Simplemente una superficie rectificada limpia, recta y de precisión. El pasador no necesita lubricación en la mayoría de las aplicaciones porque el ajuste es lo suficientemente flojo para girar pero lo suficientemente apretado para evitar ruidos. Nos indicas el largo y el diámetro. Enviamos pines que caen y funcionan.

Parámetro del producto (especificación)

Característica del producto

1. Construcción mecanizada de una pieza Todo el pasador de bisagra de acero de precisión para sistemas de control giratorio proviene de una sola barra de metal. Sin soldaduras, sin uniones, sin extremos separados presionados. Eso significa que nada se suelta con el tiempo. Lo que pones se queda así.

2. Tolerancia de diámetro ajustada Mantenemos más cero menos 0,002 pulgadas en el diámetro exterior. Esto mantiene el pasador centrado dentro del orificio de acoplamiento. Sin inclinación de lado a lado significa que su señal de control permanece repetible.

3. La rectitud se mantiene por debajo de 0,003 pulgadas por pie Un alfiler doblado se atasca o da lecturas erráticas. Comprobamos cada lote en una placa de superficie. Si se inclina más de tres milésimas, no se embarca.

4. Acabado superficial liso La superficie mecanizada mide 32 micropulgadas o más. Es lo suficientemente suave como para girar libremente pero no pulido como un espejo. Sin puntos ásperos que desgasten los casquillos de plástico.

5. Extremos biselados en ambos lados. Pequeños ángulos cortados en cada extremo. Esto ayuda durante el montaje. El pasador encuentra el agujero sin engancharse en los bordes. Ahorra tiempo cuando construyes veinte unidades en un banco.

6. Elección de acero inoxidable o acero liso Acero inoxidable 303 para controles húmedos o exteriores. Acero 12L14 para aplicaciones secas en interiores donde el costo importa más que la resistencia a la corrosión. Mismas tolerancias en ambos sentidos.

 Solicitud

1. Ejes de potenciómetros en equipos de audio. Las perillas de volumen y los controles de tono necesitan un pasador de bisagra de acero de precisión para sistemas de control giratorio que gire suavemente pero que no se tambalee de lado a lado. Un eje suelto produce ruidos chirriantes. Este pasador mantiene el centro mientras gira libremente.

2. Enlaces de compuerta en sistemas HVAC Las unidades de tratamiento de aire utilizan varillas de articulación y pasadores de pivote. Si el pasador tiene pendiente, la posición del amortiguador se desplaza. La temperatura ambiente se vuelve desigual. Nuestra estricta tolerancia mantiene el amortiguador donde lo colocas.

3. Actuadores de válvulas en el control de procesos industriales. Las válvulas de cuarto de vuelta dependen de un pasador de pivote que no se desgasta rápidamente. La versión inoxidable maneja plantas químicas. La superficie lisa mantiene los prensaestopas sellados por más tiempo.

4. Articulaciones del acelerador en motores pequeños. Las cortadoras de césped, los generadores y los karts utilizan un control giratorio simple para la velocidad del motor. Un pasador de bisagra flojo hace que el acelerador se sienta vago. Este pin proporciona paradas positivas y ajustes repetibles.

5. Condensadores de sintonización en equipos de radio. Los condensadores variables de la vieja escuela giran sobre un eje que debe estar perfectamente recto. Cualquier curva cambia la capacitancia. Nuestra especificación de rectitud mantiene un ajuste preciso en todo el rango.

6. Enlaces de pedales en instrumentos musicales. Los pedales de piano y de órgano giran sobre pasadores de bisagra. Los jugadores sienten un alfiler suelto. Hace que el instrumento parezca barato. Un pasador apretado brinda una resistencia sólida y predecible bajo el pie.

Cómo utilizar

Paso 1: limpiar el orificio Limpia el agujero donde se asentará el pasador. Cualquier suciedad o grasa vieja cambia el diámetro efectivo. Utilice un bastoncillo de algodón o un cepillo pequeño. Tarda diez segundos pero evita problemas más adelante.

Paso 2: compruebe el ajuste a mano Deslice el pasador de bisagra de acero de precisión para sistemas de control giratorio en el orificio utilizando únicamente los dedos. Debe entrar con una ligera presión. Si necesitas un martillo, el pasador es demasiado grande. Si se cae, el pasador es demasiado pequeño.

Paso 3: insertar hasta la profundidad completa Empuje el pasador hasta que quede al ras con la parte exterior del conjunto de control o hasta que llegue a un hombro si su diseño lo tiene. No se permiten espacios.

Paso 4: girar a mano Gire el control en todo su rango de movimiento. Debería sentir un movimiento suave, sin puntos apretados ni rechinamientos. Si se atasca, tire del pasador y compruebe si hay rebabas.

Paso 5: Asegure si es necesario Algunos controles giratorios necesitan un clip de retención o un tornillo de fijación. Instálelos ahora. No apriete demasiado un tornillo de fijación contra el pasador. Simplemente ajustado más un cuarto de vuelta.

Paso 6: prueba bajo carga Ejecute el control durante veinte ciclos. Verifique nuevamente si hay juego lateral o atascamiento. Un buen alfiler se sentirá igual en el ciclo veinte que en el ciclo uno.
