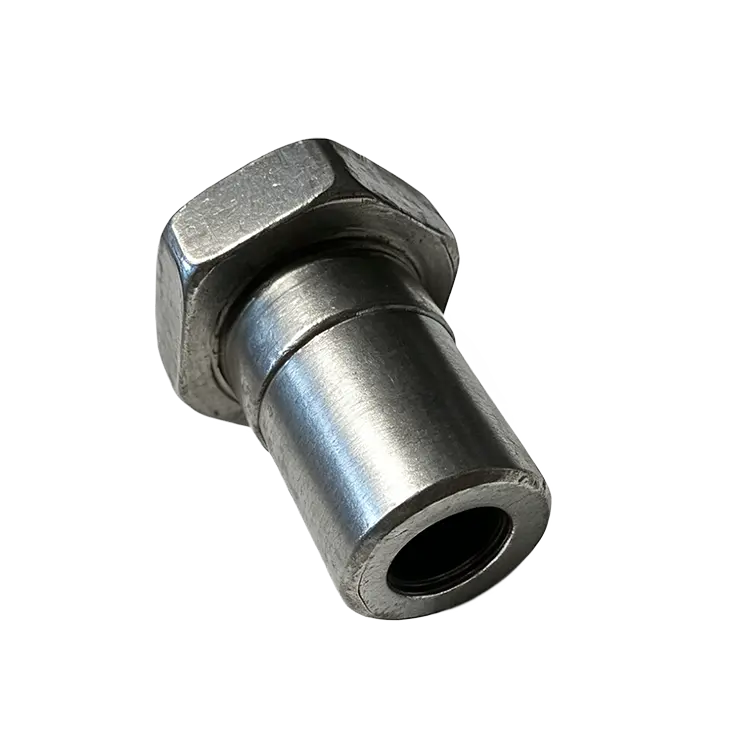

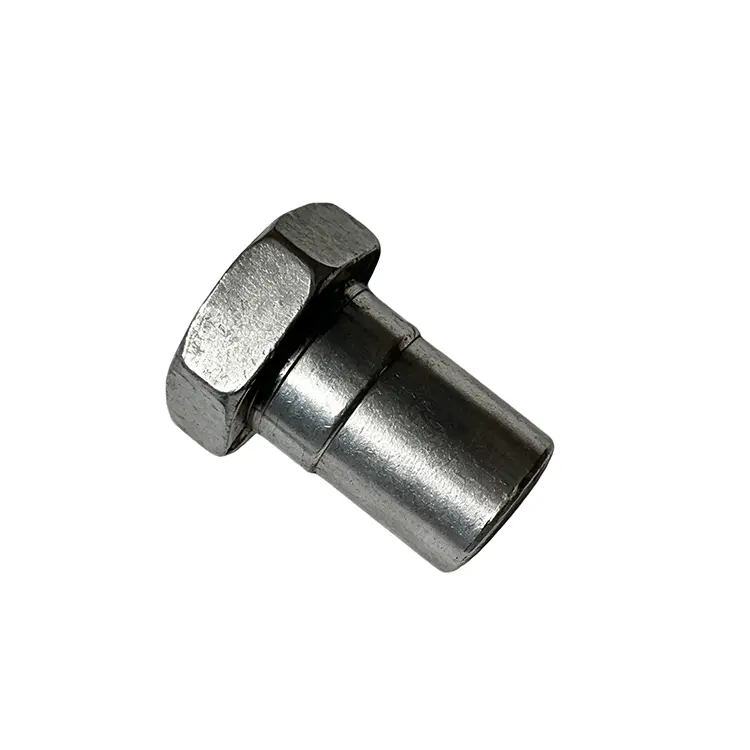

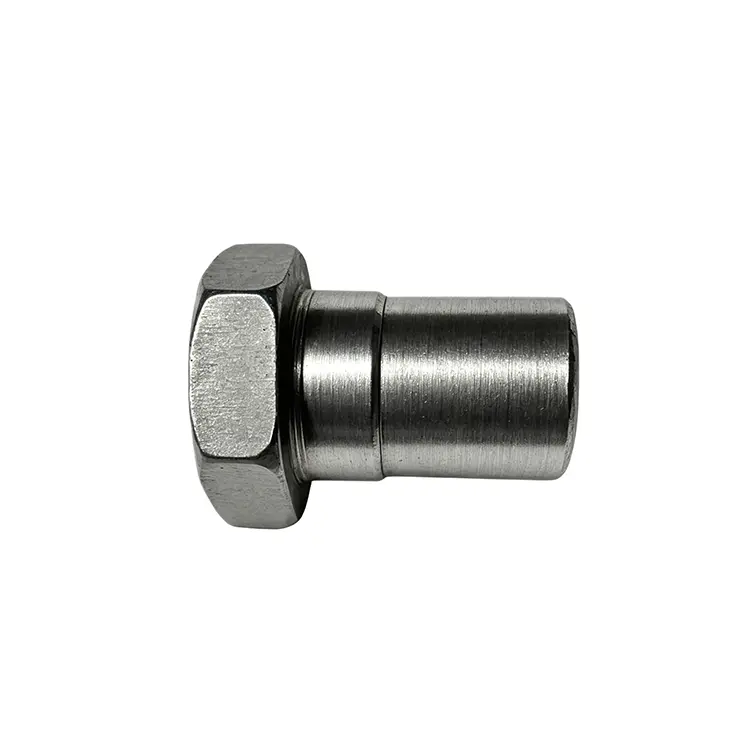

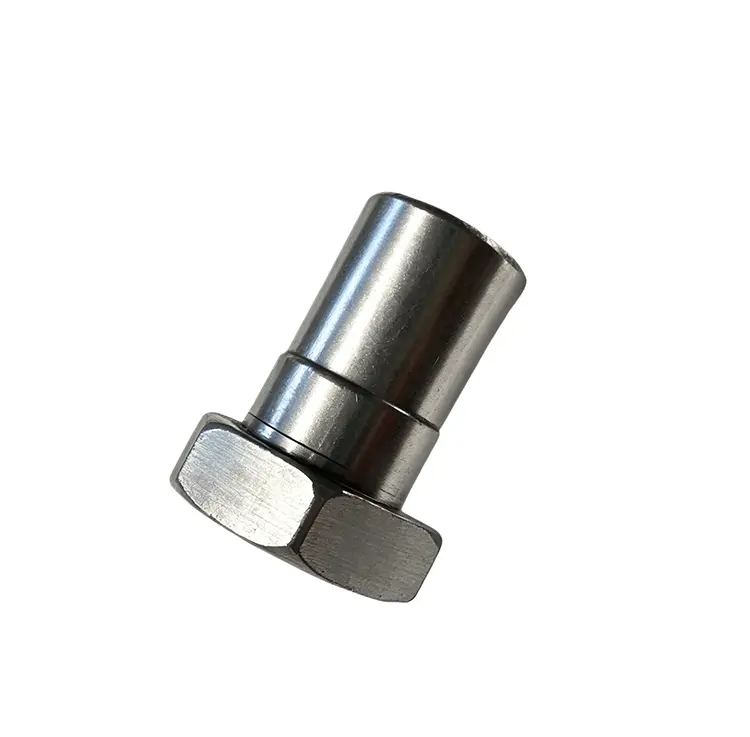

Pasador de horquilla de hombro con cabeza hexagonal con orificio para uso industrial

Diseñado para uniones mecánicas que experimentan cargas radiales y axiales, el pasador de horquilla con hombro de cabeza hexagonal con orificio para uso industrial de Qimao Metal Manufacturer presenta un hombro integrado que actúa como un tope positivo durante el ensamblaje. La longitud del hombro está rectificada con precisión para eliminar el juego final no deseado entre los componentes acoplados, lo que reduce el desgaste durante ciclos de servicio prolongados. La cabeza hexagonal está forjada, no simplemente fresada, lo que le otorga una mayor resistencia al torque en comparación con los diseños de cabeza redonda o cuadrada estándar.

El orificio pasante se coloca a una distancia calculada de la cara del hombro, lo que garantiza la alineación correcta del pasador de retención sin comprimir demasiado la articulación. Las opciones de materiales incluyen acero C45 de medio carbono (tratado térmicamente a HRC 28–32), acero inoxidable 304 para resistencia a la corrosión o 316 de grado marino. Los acabados de las superficies varían desde revestimiento de zinc trivalente hasta revestimiento de óxido negro o fosfato para mayor lubricidad en entornos de alta fricción.

Parámetro del producto (especificación)

Característica del producto

• Pasador de horquilla con hombro de cabeza hexagonal con orificio para cabeza hexagonal industrial que permite apretar con llave de vaso o abierta en espacios reducidos

• El hombro rectificado de precisión actúa como un espaciador integrado, eliminando la necesidad de arandelas separadas

• El orificio perforado acepta pasadores de chaveta estándar de 1,6 mm a 6 mm (el tamaño del orificio coincide con el diámetro del pasador)

• La cabeza hexagonal forjada es más fuerte que las cabezas fresadas en barra: resiste el redondeo bajo un par elevado

• Longitud del hombro con tolerancia de ±0,05 mm para un apilamiento consistente en enlaces de múltiples juntas

• Disponible en acero liso, placa de zinc, óxido negro o acero inoxidable (304/316)

• La entrada biselada en la punta del pasador evita daños en la rosca o el sello durante la instalación

Solicitud

• Pasador de horquilla con hombro de cabeza hexagonal con orificio para piezas industriales con soportes de pivote de cilindro hidráulico en excavadoras y cargadoras

• Pasadores de enganche de tres puntos del tractor

• Marcos tensores de cadena transportadora

• Carros de matrices y mesas de cambio de moldes en talleres de inyección de plástico.

• Conjuntos tensores de plataforma de criba minera

• Bastidores plegables para implementos agrícolas (sembradoras, cultivadoras)

• Varilla de dirección marina donde se requiere resistencia a la corrosión

Detalles del producto

Manejamos nuestra propia línea de mecanizado en frío y taller de torneado CNC bajo un mismo techo, sin intermediarios que retrasen sus pedidos ni alteren las especificaciones. Esta integración vertical significa que podemos ajustar el pasador de horquilla con hombro de cabeza hexagonal con orificio para longitudes de hombro industriales o posiciones de orificios en 48 horas para cantidades de prototipos. Nuestro laboratorio de calidad realiza una inspección con partículas magnéticas en todos los pasadores de acero al carbono de más de 20 mm de diámetro, algo que muchos competidores omiten para ahorrar costos. También disponemos de seis tamaños comunes en acero inoxidable 304 para envío el mismo día. Para compradores por volumen, ofrecemos paquetes de lotes mixtos (por ejemplo, 200 unidades de tres longitudes diferentes en una caja). Todos los trabajadores siguen los procedimientos ISO 9001:2015, pero lo más importante es que cada pin se inspecciona visualmente a mano antes de encajarlo, no solo se revisa con cámara. Hemos suministrado pasadores de hombro idénticos a fabricantes de equipos originales agrícolas durante más de ocho años sin que se haya reportado ni una sola falla en el campo.
