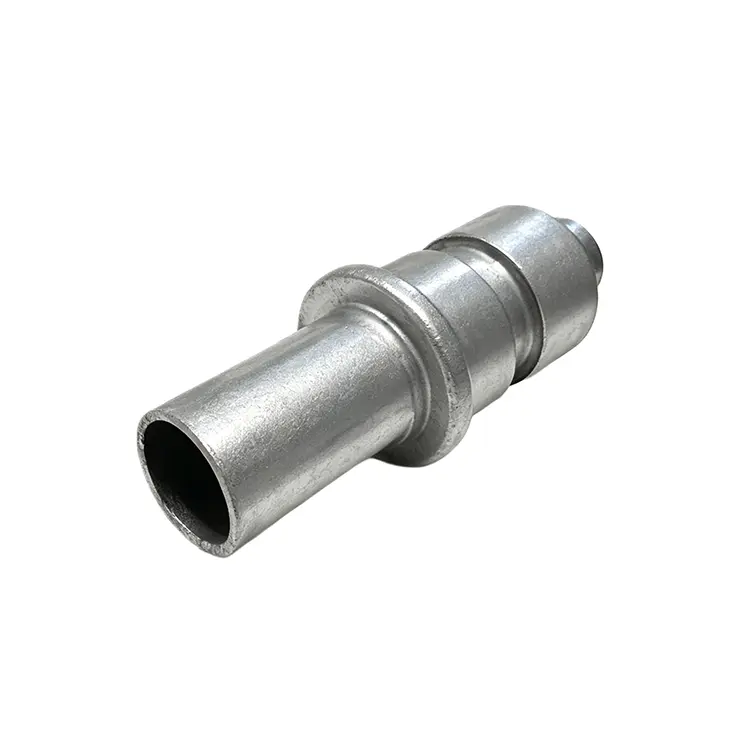

Manguito hueco bridado con orificio pasante para juntas de brida atornilladas

Cada manguito hueco con brida con orificio pasante para juntas de brida atornilladas del fabricante de metales Qimao se mecaniza a partir de barras sólidas o piezas en bruto forjadas y luego se trata térmicamente cuando se especifica. El diámetro del orificio pasante es de 1 a 2 mm más grande que el diámetro nominal del perno para facilitar el montaje. El espesor de la brida varía de 3 mm a 15 mm según los requisitos de carga.

Las opciones de superficie incluyen acabado liso, galvanizado o revestimiento de PTFE para resistencia química. Estampamos números de piezas y grados de materiales en la cara de la brida para su trazabilidad. Las tolerancias dimensionales siguen ISO 2768-m o más estrictas a pedido.

Todos los bordes están desbarbados. Sin esquinas afiladas. El manguito se puede suministrar con o sin extremos de orificio biselados. También ofrecemos compensaciones de orificios no estándar para actualizar patrones de bridas antiguos. Cada lote incluye un informe dimensional. Se encuentran disponibles pruebas de dureza para grados de alta resistencia.

Parámetro del producto (especificación)

Característica del producto

• Diseño con brida de una sola pieza: el manguito hueco con brida y orificio pasante para uniones de brida atornilladas no tiene arandelas sueltas ni cuñas apiladas. Montaje más rápido, menos piezas que perder.

• Orificio pasante de precisión: el perno se desliza fácilmente pero permanece centrado. Sin ruidos bajo vibración.

• Opciones de materiales reales: acero al carbono (1045, A36), acero inoxidable (304, 316) o aleación (4140, 17-4PH). Disponemos de tamaños comunes.

• Cara de brida plana: rectificada dentro de 0,1 mm. Evita que los pernos se doblen y se sujeten de manera desigual.

• Bordes desbarbados: seguro para manipular con manos o guantes desnudos. Sin esquinas afiladas.

• Longitudes personalizadas: cualquier longitud desde 10 mm hasta 200 mm. Sin cargo adicional para tamaños no estándar.

• Acabados de superficie: lisos, galvanizados o recubiertos de PTFE. Acero inoxidable 316 para uso químico o en alta mar.

• Trazable: grado del material y número de lote estampados en la cara de la brida.

Solicitud

1. Bridas de tubería con pernos demasiado largos

Nuestro manguito hueco con brida y orificio pasante para uniones de bridas atornilladas, en lugar de cortar pernos o apilar arandelas, utilice un manguito para ocupar espacio adicional. La tuerca se aprieta contra una superficie sólida.

2. Montaje del actuador de válvula

Actúa como espaciador entre la brida de la válvula y el soporte del actuador. El orificio pasante mantiene el perno centrado.

3. Acero estructural con agujeros ranurados.

Llena el ancho de la ranura. Evita que la cabeza del perno se mueva. La brida cubre los bordes de las ranuras para una transferencia uniforme de la carga.

4. Reequipamiento de bridas viejas y desalineadas

La funda le brinda espacio para ajustar el ángulo del perno. No es necesario martillar.

5. Separación temporal de bridas para reemplazo de juntas

Protege los orificios de las bridas contra daños en los pernos de elevación. Retire la funda después del trabajo, instale los pernos normales.

6. Soportes de tuberías costa afuera bajo vibración

El extremo con brida resiste la rotación. El orificio pasante mantiene el perno centrado incluso con movimiento lateral. El acero inoxidable 316 dura años.

7. Pernos de elevación de la placa base de la bomba

Suelde el manguito a la placa base. Guía el perno de elevación y proporciona una superficie de empuje plana. No hay bloques sueltos que perder.

8. Tuberías químicas revestidas de PTFE

Actúa como limitador de par. Evita el aplastamiento del liner. Apriete hasta que el manguito entre en contacto con las caras de la brida.

9. Alineación constructiva de bridas pesadas.

Utilice el manguito como palanca para juntar las bridas desalineadas. Reemplácelo con un perno estándar después de la alineación.

10. Soportes de montaje del cilindro hidráulico

Rellena espacios variables entre la brida del cilindro y el soporte. Parece más limpio que las lavadoras apiladas. No se aflojará con el tiempo.

Ventaja de fábrica

Mantenemos espacios comunes de acero y acero inoxidable en stock para manguitos huecos con bridas y orificios pasantes para juntas de bridas atornilladas. Cada manguito se inspecciona individualmente para determinar la concentricidad del orificio y el paralelismo de las bridas. No utilizamos subcontratistas externos para el mecanizado: todo se hace internamente.

Nuestro equipo de calidad proporciona fotografías en tiempo real durante la producción si así lo solicita. También ofrecemos mecanizado de muestras antes de realizar pedidos al por mayor. Muchos clientes regresan porque detectamos errores de dibujo antes de cortar metal, no después.
