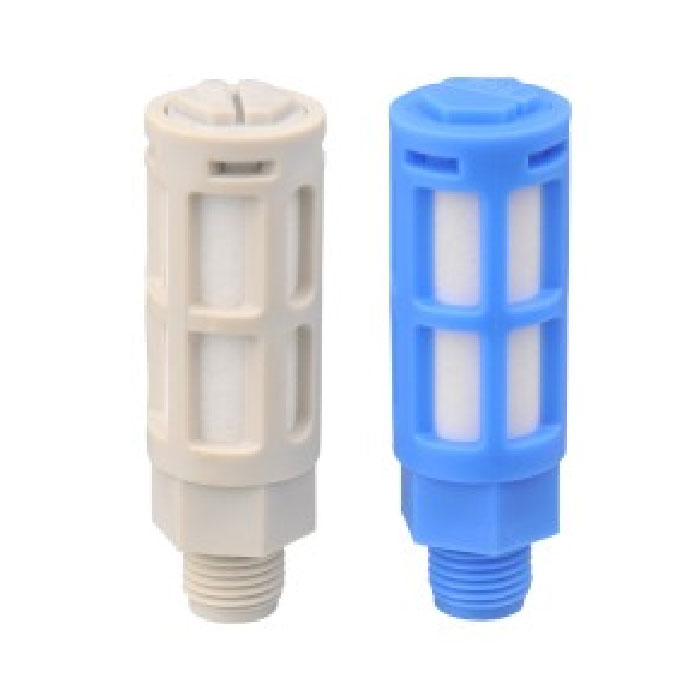

¿Cómo reduce un silenciador neumático el ruido en sistemas neumáticos industriales?

A Silenciador silenciador neumáticoes un componente práctico para reducir el ruido de escape en sistemas neumáticos industriales. Cuando se libera aire comprimido de una válvula de control direccional, un cilindro o un actuador, el cambio repentino de presión puede crear un sonido de escape agudo y de alta velocidad. Al cambiar la ruta del flujo de aire y controlar la forma en que el aire comprimido se expande hacia la atmósfera, un silenciador adecuado puede reducir el ruido y al mismo tiempo mantener el rendimiento neumático requerido por la máquina. Enneumático qimao,Consideramos la reducción de ruido junto con el flujo de aire, la presión de funcionamiento, el tamaño de la conexión y las condiciones de aplicación al evaluar las soluciones de silenciadores neumáticos.

En la automatización industrial, el control del ruido no consiste simplemente en hacer que los equipos sean más silenciosos. Un silenciador demasiado restrictivo puede aumentar la contrapresión e influir en la velocidad del cilindro o la respuesta de la válvula. Por este motivo, recomendamos tratar el Silenciador Silenciador Neumático como parte del circuito neumático completo en lugar de como un accesorio aislado.

¿De dónde proviene el ruido en los sistemas neumáticos industriales?

El aire comprimido dentro de un sistema neumático se mantiene a una presión superior a la atmosférica. Cuando una válvula de control direccional abre el conducto de escape, la diferencia de presión hace que el aire se mueva rápidamente hacia la atmósfera. Esta descarga rápida produce turbulencias, fluctuaciones de presión y energía acústica, que los operadores suelen escuchar como un silbido agudo o un sonido rápido.

El nivel de ruido real puede variar considerablemente entre máquinas. La presión de funcionamiento, el flujo de escape, la configuración de la válvula, el volumen del cilindro, la velocidad del actuador y la frecuencia de los ciclos influyen en el sonido generado en el puerto de escape. Un solo cilindro neumático puede producir sólo una breve ráfaga de ruido, pero una máquina de producción que ejecuta cientos o miles de ciclos por turno puede crear un entorno acústico mucho más perceptible.

La posición del puerto de escape también importa. Cuando las válvulas neumáticas se instalan cerca de los operadores, el sonido del escape directo puede ser más perceptible. En equipos automatizados compactos, varias válvulas pueden descargar aire comprimido dentro de un área limitada, lo que permite que los eventos de escape individuales se acumulen en una fuente continua de ruido de fondo.

¿Cómo reduce el ruido un silenciador neumático?

A Silenciador silenciador neumáticoReduce el ruido del escape al cambiar las características del flujo del aire comprimido antes de que llegue a la atmósfera. En lugar de permitir que el aire comprimido se expanda directamente a través de un puerto de escape abierto, el silenciador introduce una estructura de flujo interno que controla la descarga.

Dependiendo del diseño, la estructura interna puede cambiar el área de la sección transversal, aumentar la ruta de flujo efectiva, crear cámaras de amortiguación, introducir resistencia controlada o utilizar materiales que absorban el sonido. Estos mecanismos reducen la intensidad del flujo de escape directo y disipan parte de la energía acústica.

El punto importante es que la reducción de ruido y el flujo de aire no se pueden separar. Cada estructura interna que cambia la ruta de escape también puede influir en la caída de presión. Si la resistencia al flujo se vuelve demasiado alta, es posible que el actuador neumático no extraiga el aire lo suficientemente rápido como para mantener la velocidad de funcionamiento prevista.

Para un cilindro neumático de alta velocidad, esta relación es particularmente importante. Si un cilindro debe completar un movimiento definido dentro de un ciclo corto, el conducto de escape necesita suficiente capacidad. En esta situación, un silenciador de mayor flujo puede ser más apropiado que simplemente elegir el componente más pequeño disponible.

¿Qué tipos de silenciadores neumáticos se utilizan?

Los silenciadores de silenciador neumáticos generalmente se pueden entender a través de dos enfoques básicos del control acústico: reactivo y resistivo. Ambos están diseñados para reducir el ruido producido por el escape de aire comprimido, pero manejan la energía acústica de diferentes maneras.

Silenciadores Neumáticos Reactivos

Un silenciador reactivo depende principalmente de cambios en la geometría interna, secciones de flujo o cámaras. Cuando las ondas sonoras viajan a través de estas secciones cambiantes, parte de la energía acústica puede reflejarse o sufrir interferencias antes de llegar a la salida.

Este tipo de construcción depende en gran medida de la geometría interna y de las características del ruido de escape. Puede resultar útil cuando se puede incorporar una ruta de flujo controlada o una estructura de cámara al espacio de instalación disponible.

Silenciadores neumáticos resistivos

Un silenciador resistivo utiliza materiales absorbentes de sonido o estructuras porosas para disipar la energía acústica. En lugar de depender principalmente de la reflexión, la estructura absorbe parte de la energía generada por el flujo de escape.

Para aplicaciones industriales, se debe considerar cuidadosamente el entorno circundante. El polvo, la niebla de aceite, la humedad, las fibras y otros contaminantes pueden influir gradualmente en la estructura interna. También se deben considerar las condiciones de temperatura y limpieza al seleccionar materiales para una aplicación particular.

¿Qué factores se deben considerar al seleccionar un silenciador neumático?

Cuando evaluamos una aplicación de silenciador neumático, no recomendamos seleccionar el producto basándose únicamente en la rosca de conexión. Una rosca coincidente confirma la compatibilidad mecánica, pero no confirma que la capacidad de flujo interno sea la adecuada para el circuito neumático.

Normalmente consideramos juntos la presión de funcionamiento, el flujo de aire, las especificaciones de conexión, las características de ruido, el espacio de instalación y el entorno operativo. Este enfoque es especialmente importante cuando el silenciador se utiliza en equipos de automatización industrial de alto ciclo.

El tamaño del puerto es una de las especificaciones más fáciles de identificar, pero no debería ser el único criterio de selección. Por ejemplo, dos silenciadores con la misma rosca nominal pueden tener diferentes estructuras internas y capacidades de flujo. La elección correcta depende de la válvula, la presión de funcionamiento, el volumen de escape y el ciclo requerido de la máquina.

Al comprar a un proveedor de componentes neumáticos, recomendamos proporcionar la presión de funcionamiento, las especificaciones de conexión, el flujo de aire esperado, el espacio de instalación y el entorno de trabajo. Esta información hace que sea más fácil identificar una configuración adecuada en lugar de simplemente hacer coincidir el hilo de conexión.

¿Dónde se utilizan los silenciadores neumáticos?

Los silenciadores neumáticos se utilizan en una amplia gama de aplicaciones donde el escape de aire comprimido produce ruidos no deseados. Los puntos de instalación comunes incluyen válvulas de control direccional, cilindros neumáticos, actuadores, equipos de preparación de aire, maquinaria automatizada y sistemas de producción industrial.

Automatización Industrial

Los equipos de montaje automatizados suelen contener varios cilindros neumáticos y válvulas de control direccional. Debido a que estos componentes pueden realizar ciclos repetidos durante la producción, el ruido del escape puede convertirse en una parte importante del entorno acústico de la máquina. Instalación de un adecuadoSilenciador silenciador neumáticoen el puerto de escape puede reducir el ruido de escape directo sin cambiar el principio de control básico.

Fabricación de automóviles

Los equipos de producción automotriz utilizan con frecuencia actuadores neumáticos para operaciones de sujeción, posicionamiento, transferencia y ensamblaje. Estos sistemas pueden funcionar continuamente durante la producción, por lo que una pequeña cantidad de ruido de cada evento de escape puede volverse significativo durante un turno de trabajo completo. Por lo tanto, la selección del silenciador debe considerar tanto el rendimiento acústico como el flujo de aire necesario para movimientos rápidos y repetitivos.

Sistemas de manipulación de materiales

Los cilindros neumáticos se utilizan ampliamente para empujar, levantar, posicionar y transferir materiales. En estas aplicaciones, la respuesta del actuador puede estar estrechamente relacionada con el tiempo del ciclo de la máquina. Un silenciador con una resistencia excesiva al flujo puede interferir con el rendimiento del escape, lo que hace que la capacidad del flujo de aire sea una parte importante del proceso de selección.

¿Cómo se puede mantener el rendimiento del silenciador neumático?

Un silenciador neumático es un componente relativamente simple, pero su conducto de escape debe permanecer lo suficientemente abierto para el flujo de aire previsto. La neblina de aceite, el polvo, las fibras y otros contaminantes pueden acumularse gradualmente y cambiar las características de flujo de la ruta de escape.

Una indicación práctica de un problema potencial es un cambio notable en el comportamiento del actuador. Si un cilindro se vuelve más lento, el ruido del escape cambia significativamente o se desarrolla una contrapresión inesperada, se debe incluir el silenciador en la inspección en lugar de asumir que el problema es causado por el cilindro o la válvula en sí.

En aplicaciones de ciclo alto, la inspección periódica es generalmente más práctica que esperar a que se bloquee por completo o se deteriore el rendimiento. El intervalo de inspección debe determinarse según la calidad del aire, el entorno operativo, el ciclo de trabajo y el sistema neumático en general.

¿Por qué es importante el control del ruido en la automatización neumática?

La automatización neumática se valora por su rápida respuesta, estructura mecánica simple y flexibilidad en la producción industrial. Sin embargo, el entorno acústico también debe tenerse en cuenta al diseñar el equipo. Los eventos repetidos de escape de múltiples válvulas y actuadores pueden aumentar el nivel de ruido general alrededor de una línea de producción.

Desde nuestra perspectiva, el control del ruido funciona mejor cuando se tiene en cuenta durante el diseño del circuito neumático. El tamaño del cilindro, la selección de válvulas, la presión de funcionamiento, el flujo de escape, la disposición de los tubos y la selección del silenciador influyen en la condición operativa final.

Agregar un silenciador una vez terminada la máquina aún puede proporcionar una solución práctica de control de ruido, pero es posible que el espacio de instalación ya sea limitado. Tener en cuenta la ruta de escape durante la etapa de diseño brinda a los fabricantes de máquinas más flexibilidad para equilibrar la reducción del ruido, el flujo de aire y la accesibilidad de los componentes.

¿Qué hace que Qimao Tire sea adecuado para aplicaciones de silenciadores neumáticos?

Qimao Tire se centra en componentes de control de automatización para los campos neumático y de fluidos, incluidos productos de solenoides, cilindros, bobinas, armaduras, accesorios neumáticos y servicios personalizados. La empresa cuenta con un equipo de innovación de I+D y capacidades de fabricación que cubren mecanizado, fabricación y montaje.

Qimao Tire también opera una planta de fabricación en Ningbo que se fundó en 2014 y cubre más de 1.000 metros cuadrados. La fábrica ha introducido líneas de producción automatizadas para mejorar la eficiencia de la producción y la consistencia del producto. Su trabajo de desarrollo de productos incluye soluciones de silenciadores para aplicaciones industriales, automotrices y domésticas.

Desde la selección de la materia prima hasta las pruebas del producto terminado, el proceso de fabricación incluye procedimientos de control de calidad destinados a mantener el rendimiento y la confiabilidad del producto. Para clientes con requisitos de aplicación específicos, la empresa también puede proporcionar soluciones neumáticas y de fluidos personalizadas basadas en las condiciones de trabajo reales.

Para compradores que evalúan unSilenciador silenciador neumático, recomendamos proporcionar el modelo de válvula o actuador, la presión de funcionamiento, las especificaciones de conexión, los requisitos de flujo de aire, el espacio de instalación disponible y el entorno de trabajo. Estos detalles permiten evaluar la configuración del producto según el sistema neumático real en lugar de depender de una única especificación.

Más información sobreNeumática Qimaoy sus capacidades de componentes de automatización neumática y de fluidos.

Preguntas frecuentes

¿Qué es un silenciador neumático?

Un silenciador silenciador neumático es un componente instalado en un puerto de escape neumático para reducir el ruido generado cuando el aire comprimido se descarga a la atmósfera.

¿Cómo reduce el ruido un silenciador neumático?

Cambia el flujo de aire de escape a través de pasajes internos, resistencia controlada, cámaras o estructuras absorbentes de sonido para reducir la energía acústica liberada por la salida de escape.

¿Puede un silenciador neumático afectar la velocidad del cilindro?

Sí. Si el silenciador crea una restricción excesiva del escape, la contrapresión puede aumentar y afectar la velocidad del cilindro, la respuesta del actuador o el tiempo del ciclo de la máquina.

¿Cuál es la diferencia entre silenciadores neumáticos reactivos y resistivos?

Los silenciadores reactivos utilizan principalmente geometría interna y reflexión o interferencia de ondas sonoras, mientras que los silenciadores resistivos utilizan estructuras absorbentes de sonido para disipar la energía acústica.

¿Dónde se instalan habitualmente los silenciadores neumáticos?

Se instalan comúnmente en válvulas neumáticas y puertos de escape de actuadores en automatización industrial, fabricación de automóviles, manipulación de materiales y otras aplicaciones de aire comprimido.

¿Qué debo aportar al solicitar un presupuesto de silenciador neumático?

La información útil incluye presión de funcionamiento, modelo de válvula o actuador, tamaño y rosca de la conexión, requisitos de flujo de aire, espacio de instalación, entorno operativo y la aplicación prevista.

¿Por qué es importante el flujo de aire al seleccionar un silenciador neumático?

Un silenciador demasiado restrictivo puede aumentar la contrapresión del escape e influir en el rendimiento del actuador neumático, por lo que se debe considerar una capacidad de flujo de aire adecuada junto con la reducción del ruido.

Conclusión

A Silenciador silenciador neumáticoReduce el ruido en los sistemas neumáticos industriales al controlar la forma en que se descarga el aire comprimido de las válvulas, cilindros y actuadores. Dependiendo de su construcción, el silenciador puede cambiar la ruta del flujo de aire, introducir una resistencia controlada, utilizar cámaras amortiguadoras, reflejar ondas sonoras o absorber energía acústica.

La solución más eficaz no es necesariamente el silenciador que ofrece la mayor reducción de ruido por sí solo. Es necesario considerar la presión de operación, el flujo de escape, el tamaño de la conexión, el espacio de instalación, las condiciones ambientales y los requisitos del ciclo de la máquina. Una restricción excesiva del flujo puede crear contrapresión y afectar el rendimiento neumático.

Con experiencia en componentes de automatización neumática y de fluidos,Neumática QimaoProporciona productos silenciadores y soluciones neumáticas personalizadas para diferentes requisitos de aplicación. Al adaptar el silenciador a las condiciones operativas reales, los fabricantes pueden lograr un ruido de escape más controlado manteniendo al mismo tiempo la respuesta y la eficiencia que se esperan de los sistemas de automatización neumática modernos.
